適用于氣液固三相的回路連續流反應實驗系統

一、設備簡介及技術優勢

    為了適應制藥與精細化工領域內連續流技術發展的需要，青島天惠辰科技有限公司開發新型基于回路技術的連續流反應實驗系統（圖1）。是在公司多年針對回路反應器技術研究和工業化應用基礎上研發的實驗室規模的連續流反應裝置，已獲批多項國家專利，發表高水平論文6篇。適用于高校、科研院所及企業的研發部門進行氣-液，氣-液-固反應的研發工作。

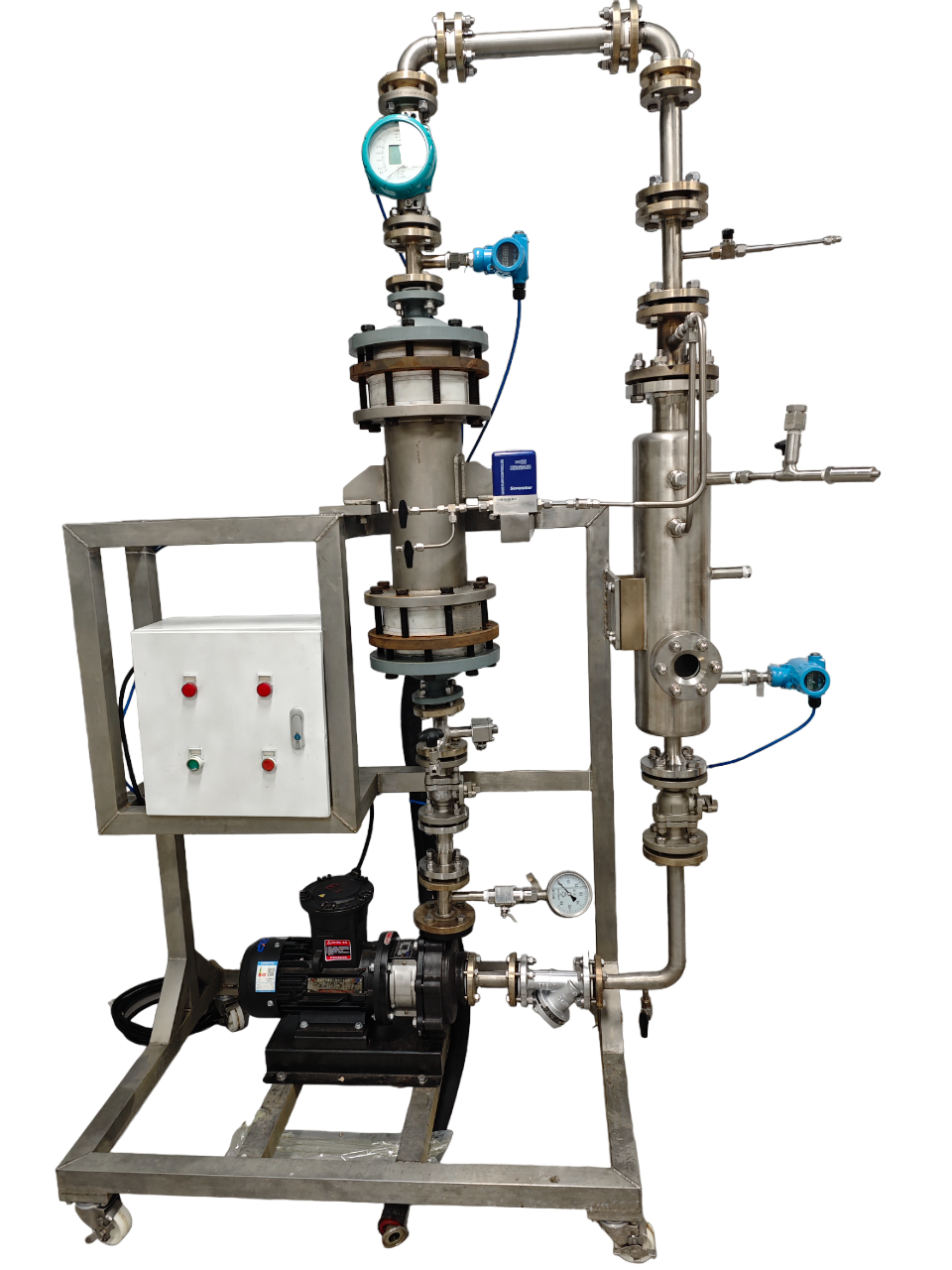

圖1 基于回路技術的連續流反應實驗系統

  該成套的基于回路技術的連續化成套裝置具有如下的特點：

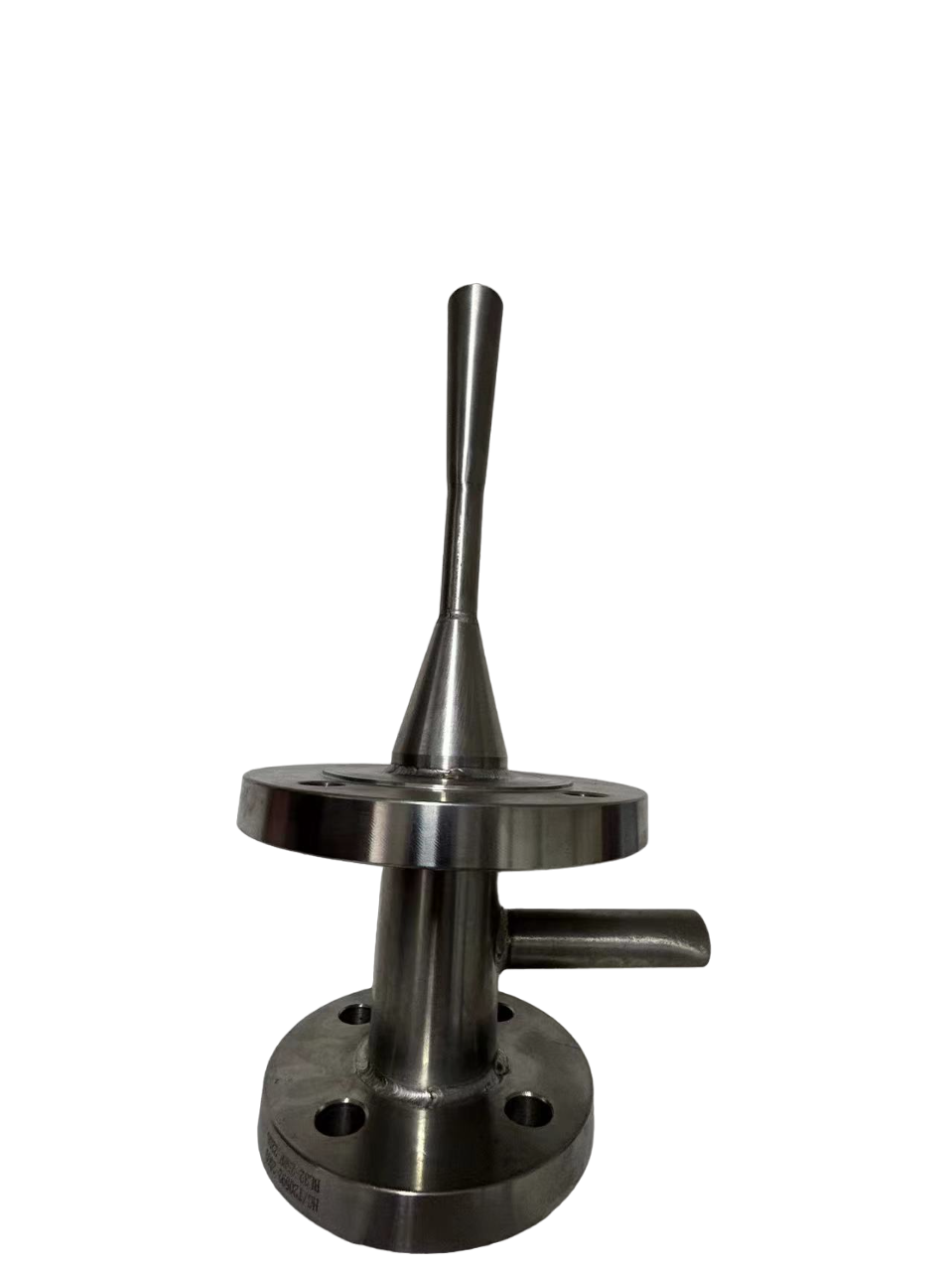

（1）采用了獨特的內部結構設計，形成氣液固高度混合的區域，可用于氣-液、氣-液-固反應的實驗研發，適用參與反應的原料為非均相的非快速反應。

（2）整套實驗系統均由哈氏合金材質制作，且內部噴涂有特殊材料，具有很強的耐腐蝕性，適用的物料廣泛。

（3）氣體管道配備有高性能的質量流量計，整體配置有齊全的溫度、壓力、流量測試儀表，且側面配備視鏡，實現操作可視化，非常適用于實驗現象觀測。

（4）氣體流量可達4000SCCM，操作彈性好，混合效果好，可自主控制進料流量和物料的停留時間。操作范圍廣，可用于高溫、高壓的反應。

二、應用案例

（1）應用于丙酮與乙烯酮制備乙酸異丙烯酯的實驗，且已實現工業化應用。

（2）氨噻肟酸生產過程的氯化反應工序的實驗研發。

（3）三甲胺與氯乙酸鈉反應過程實驗開發與優化，已經實現工業化。
